Есть у меня один прекрасный переходник Agestar, который позволяет подключать любые диски и приводы (ну кроме SCSI) через USB. Незаменимая вещь в хозяйстве, но как говориться не что не вечно и в один прекрасный день перестал работать SATA разъем. Вскрытие показало отлом разъема от платы и требовалась замена разъема. Но как показала практика найти разъем SATA-мама на данные и питание одновременно, проблематично. Ну что же, придется что то городить самостоятельно.

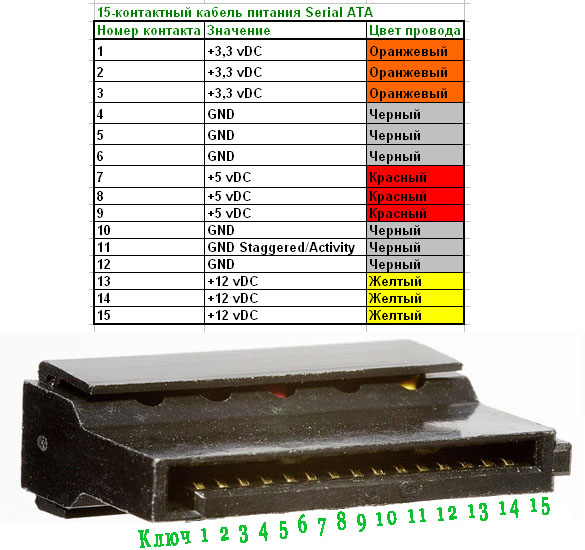

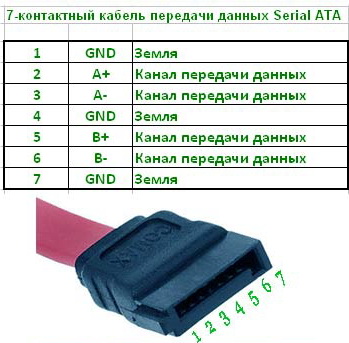

Для ремонта было решено пустить в расход сломанный шлейф SATA, сломан пластиковый разъем с одной стороны, и переходник MOLEX-SATA. На первый взгляд количества контактов пугает, но всё не так страшно, ибо большая их часть просто дублирует друг друга, поэтому вооружившись знаниями о распайке SATA приступаем к делу:

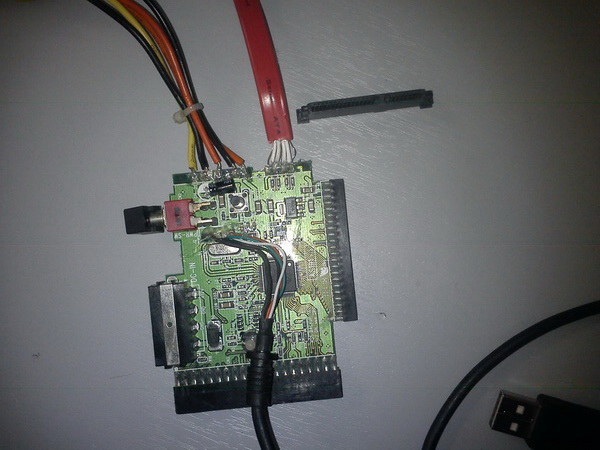

Распаивать кабель питания на каждый контакт не надо, достаточно подпоять его к одному из соответствующих контактов, в результате получилось что то такое:
На фотографии рядом с устройством лежит и виновник "торжества". Для надежности распаяные контакты были залиты горячим клеем, не дай бог отвалиться контакт питания и замкнет на соседний во время работы.

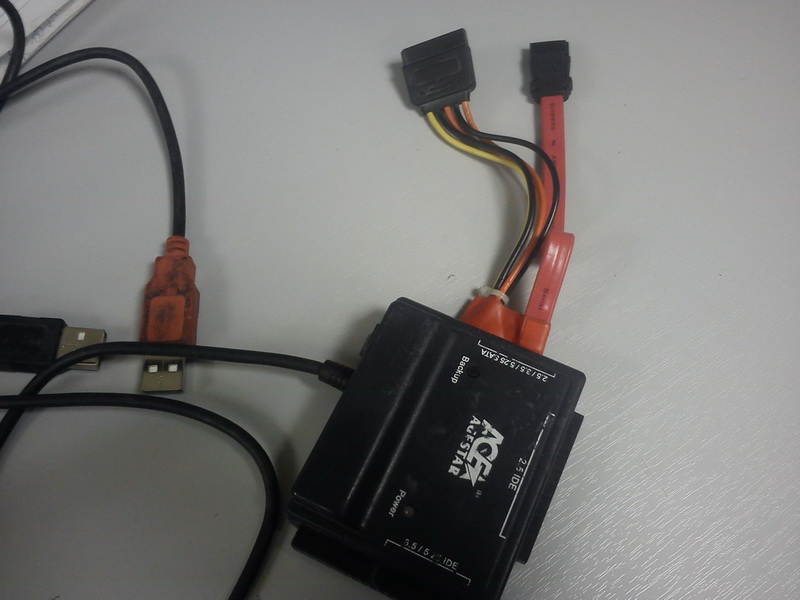

Так выглядит конечной результат. Справедливости ради замечу что так даже лучше стало чем раньше, раньше приходилось вытаскивать диски из MobileRack для подключения к нему (разъемы не даставали до диска). Теперь же никаких проблем!
